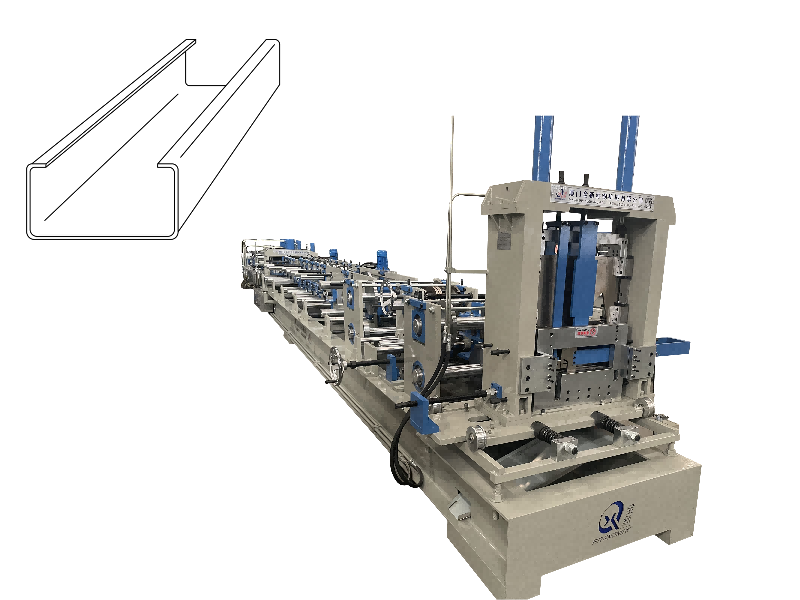

Mesin Pembentuk C Purlin

Fitur dan Keunggulan Mesin

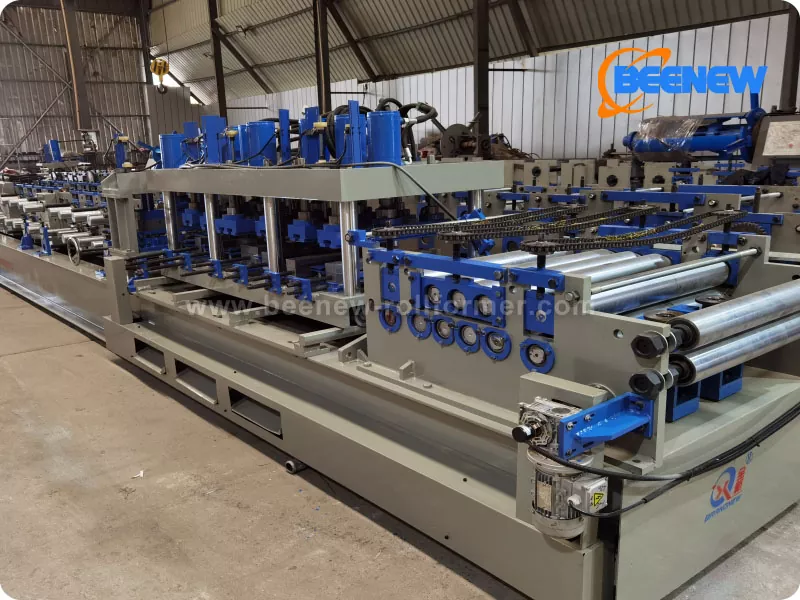

Ini adalah mesin roll forming kontinu otomatis, cocok untuk aplikasi tugas ringan dan berat, dengan kecepatan pembentukan 18-25 m/mnt.

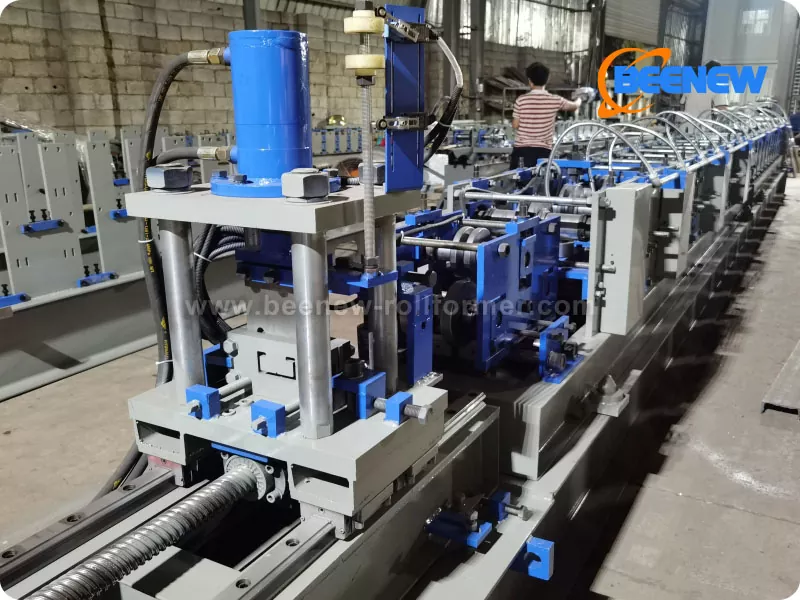

Ia menggunakan sistem perubahan profil otomatis untuk membentuk beberapa spesifikasi profil, dan mengintegrasikan sistem pelubangan fleksibel online untuk pengoperasian yang fleksibel.

Proses pra-pemotongan/pasca-pemotongan opsional: Pra-pemotongan tersedia untuk produksi multi-spesifikasi, menghemat biaya dan waktu penggantian alat; pasca-pemotongan tersedia dengan spesifikasi lebih sedikit, sehingga meningkatkan kualitas profil secara signifikan.

Bersertifikat CE, memenuhi standar kualitas Eropa, dan memegang banyak paten; model populer tersedia untuk pengiriman cepat.

Dilengkapi dengan sistem kontrol gerak komputer kelas industri dan antarmuka pengoperasian digital yang cerdas, mesin ini memiliki desain yang ramah pengguna, pengoperasian sederhana, kinerja stabil, kualitas andal, serta desain estetis dan ekonomis.

Bahan Baku

Bahan: Baja canai dingin / canai panas, baja galvanis

Ketebalan: 1,0-3,0mm

Kekuatan Hasil: 235-350MPa

Lebar: Disesuaikan sesuai dengan kebutuhan profil

Parameter

Pembuka gulungan: 5T

Meja Makan

Perangkat Leveling

Perangkat Punching: Disesuaikan sesuai dengan kebutuhan profil

Kecepatan Pembentukan: 18-25m/mnt

Penutup Pengaman: Opsional

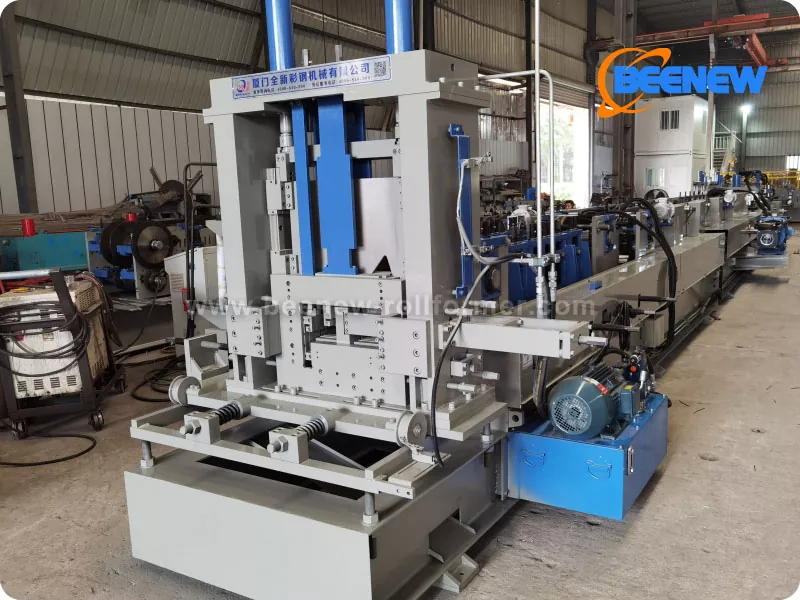

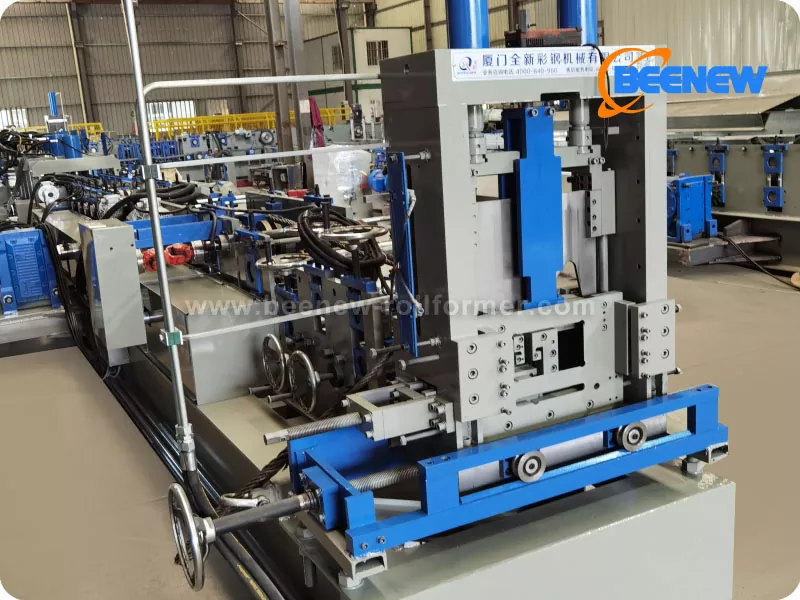

Perangkat Pasca Pemotongan

Sistem Keluaran:

Dukungan Manual/Penumpuk Otomatis (Opsional); Arah Penumpukan: Lateral/Vertikal (Opsional)

Sistem Hidraulik menyediakan tenaga untuk sistem pelubangan dan pasca pemotongan

Sistem Kontrol Kelistrikan: Mitsubishi/Siemens/AMS (Opsional/Disesuaikan sesuai kebutuhan)

Spesifikasi

Mesin pembentuknya adalah mesin berkualitas Grade A yang baru, mendukung penyesuaian yang dipersonalisasi. Spesifikasi dasar telah diperbaiki:

Jumlah Operator : 1-2 orang

Catu Daya: 220V/380V/415V/460V, 50/60Hz, 3 fase (Disesuaikan sesuai kebutuhan)

Berat Peralatan: Sekitar 12 ton Dimensi Eksternal: Sekitar 25 × 2,5 × 1,8 m (Panjang × Lebar × Tinggi)

Persyaratan Pemuatan Kontainer: Biasanya membutuhkan satu kontainer berukuran 40 kaki

Warna: Biru standar/abu-abu (dapat disesuaikan berdasarkan permintaan)

Asal: Xiamen, Tiongkok

Pengemasan: Kemasan pelindung standar ekspor

Bentuk Terbentuk: Disesuaikan sesuai dengan gambar profil dan kebutuhan pelanggan

Alur Proses Produksi

Peralatan tersebut dibagi menjadi proses pra-pemotongan dan pasca-pemotongan tergantung pada teknologi pemotongan. Hanya urutan langkah pemotongannya yang berbeda; semua proses lainnya sama. Keduanya mendukung uncoiling otomatis/pasif:

Proses Pra-pemotongan: Mesin uncoiling → Panduan pengumpanan → Sistem perataan → Perangkat pelubang → Pra-pemotongan dengan panjang tetap → Sistem pembentukan pembengkokan dingin → Output (Dukungan manual/Penumpuk otomatis, opsional)

Proses Pasca Pemotongan: Mesin uncoiling → Panduan pengumpanan → Sistem perataan → Perangkat pelubang → Sistem pembentukan pembengkokan dingin → Pasca pemotongan dengan panjang tetap hidraulik → Output (Dukungan manual/Penumpuk otomatis, opsional)

Spesifikasi Bentukan dan Lebar Coil

Kami menawarkan berbagai spesifikasi pembentuk baja standar berbentuk C, antara lain 80mm, 100mm, 120mm, 140mm, 160mm, 180mm, 200mm, 220mm, 240mm, dan 250mm, dengan ketebalan berkisar antara 1,0-3,0mm. Beberapa spesifikasi merupakan konfigurasi standar, sementara yang lain bersifat opsional.

Kami kompatibel dengan berbagai lebar koil, termasuk 19mm, 219mm, 253mm, 286mm, 319mm, 353mm, 386mm, 320mm, 453mm, dan 486mm.

Tata Letak Lini Produksi

Panjang keseluruhan jalur produksi adalah sekitar 25m. Ini terdiri dari uncoiler, unit pengumpanan, perangkat perata, perangkat pelubang, sistem pembentukan pembengkokan dingin, perangkat pemotong, dan platform pendukung produk jadi, dalam urutan itu. Dilengkapi dengan stasiun hidrolik dan kabinet kontrol listrik. Setiap komponen memiliki dimensi tata letak yang tetap.

Skenario Aplikasi Produk Jadi

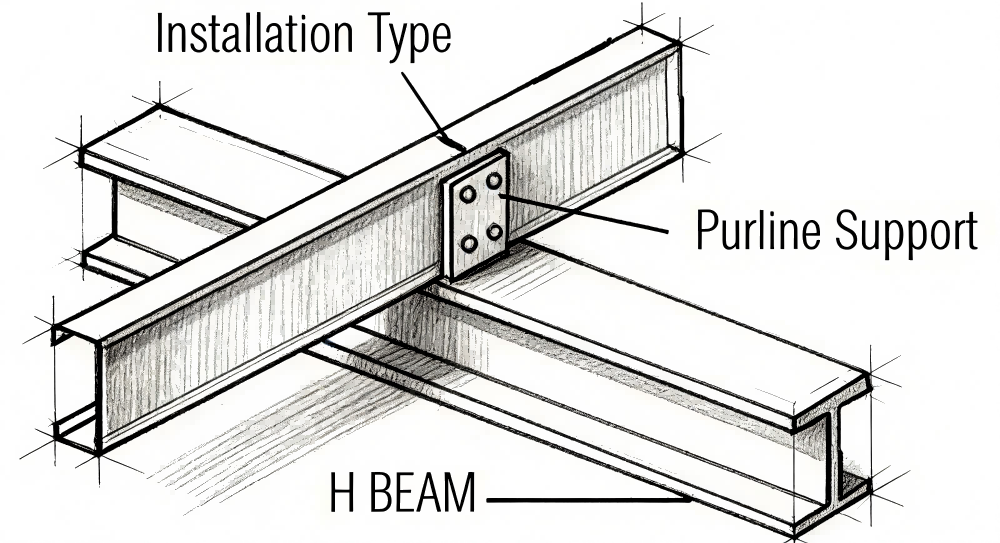

Baja jadi berbentuk C banyak digunakan pada purlin dan balok dinding bangunan struktur baja, dan juga dapat digabungkan menjadi rangka dan penyangga atap ringan;

Ini juga dapat digunakan pada komponen seperti kolom, balok, dan penyangga dalam pembuatan mesin industri ringan;

Karena karakteristik baja berbentuk C seperti ramah lingkungan, kokoh dan tahan lama, ekonomis, mudah dipasang, dan estetis, maka cakupan penerapan bahan bangunan baja terkait terus berkembang.

Mesin purlin logam kami dapat membentuk baja celup panas, baja Q235, baja Q345, dan bahkan kumparan baja keras 550Mpa, mesin Beenew akan memproduksi mesin purlin baja sesuai dengan kinerja bahan baja pemrosesan pembeli, kecepatan yang diperlukan, presisi purlin akhir, dan kebutuhan khusus lainnya.

Ada tiga gaya pemotongan populer untuk mesin pembuat bentuk logam C:

Pertama, pemotongan universal, baik untuk menghemat waktu pisau pemotong dan cocok untuk mesin purlin ukuran yang dapat dipertukarkan, satu set mesin pembuat purlin dapat menghasilkan banyak ukuran purlin tetapi hanya satu set pisau pemotong universal yang dapat memenuhi semua kebutuhan.

Kedua, potongan terbang, bagus untuk meningkatkan kecepatan garis mesin pembentuk baja bentuk C, garis tidak perlu berhenti selama pemotongan purlin.

Ketiga, Pemotongan berhenti hidraulik, ini adalah gaya desain normal, biaya produksi lebih baik, dan kinerja stabil untuk mesin pembuat purlin baja.

Jadi, semua pembeli kami dapat memilih desain yang sesuai dengan anggaran Anda. Selamat datang untuk menghubungi kami sekarang untuk saran yang lebih profesional tentang mesin pembentuk c purlin galvanis Anda.

Pertanyaan Umum

Apa itu mesin purlin c dan z?

Mesin purlin baja adalah peralatan yang menghasilkan saluran baja berbentuk C secara terus menerus dari strip baja galvanis atau canai dingin mulai dari pengumpanan, pelubangan, pembengkokan dan pemotongan.

Mesin purlin ini sepenuhnya otomatis dan mudah dioperasikan dengan layar DIA yang ramah. Ini terdiri dari satu decoiler, pemandu lembaran, perataan strip logam, bagian rollforming peralatan, sistem kontrol PLC, pemotongan hidrolik, meja pengumpulan.

Keunggulan utama mereka adalah desain yang disesuaikan dengan indah, pengoperasian yang mudah dan stabil dengan rangka bodi yang kuat

Apa itu c purlin?

C purlins atau Cee purlins adalah purlin dengan penampang balok mendatar berbentuk C yang dirancang untuk membentuk balok atap dan dinding suatu struktur cangkang bangunan.

Mereka berada di antara lembaran atap dan bangunan, bertindak sebagai penopang lembaran tersebut untuk memastikannya terpasang dengan kuat dan berada di tempat yang aman.

Keunggulan purlin berbentuk C adalah ringan, mudah dipasang dan diangkut.

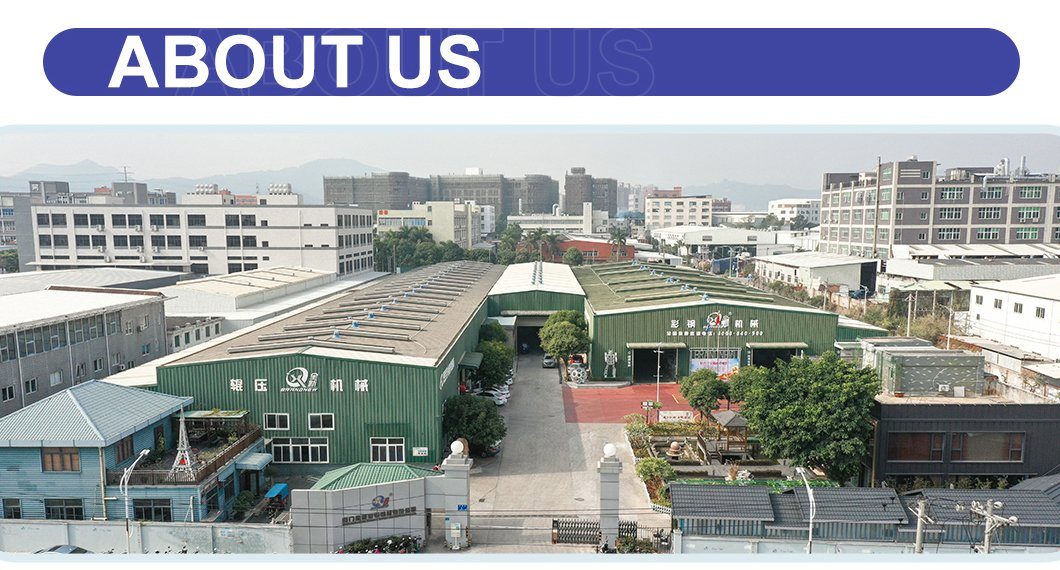

Tentang kami
