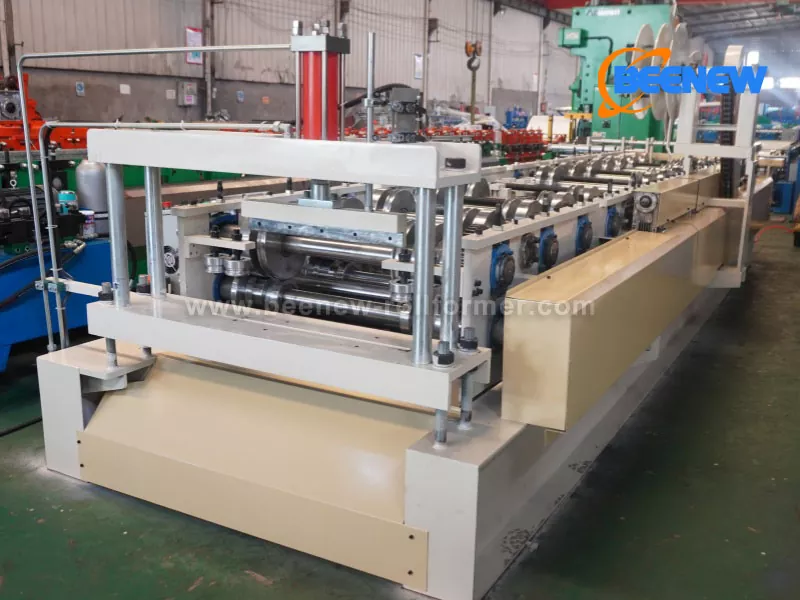

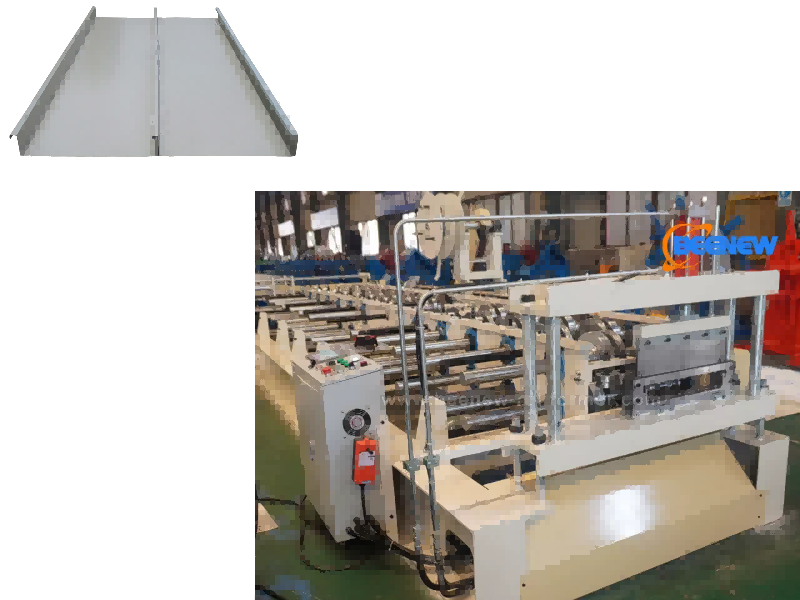

Mesin Pembentuk Jahitan Berdiri

Mesin atap ini merupakan mesin cold roll forming yang dirancang khusus untuk pengolahan atap metal. Perusahaan ini terutama memproduksi lembaran atap jahitan berdiri seri YX65 dan secara bersamaan dapat menghasilkan empat lebar efektif 280/400/500/600mm tanpa mengubah cetakan inti. Sangat cocok untuk konstruksi atap jahitan berdiri aluminium-magnesium-mangan dan baja berlapis warna untuk bangunan umum besar (stasiun kereta api kecepatan tinggi, bandara, stadion, dll.) dan merupakan peralatan inti untuk membangun atap logam pengolahan.

Proses Produksi

Pengumpanan gulungan → Pembukaan gulungan → Pra-pemotongan manual hingga memanjang → Panduan pengumpanan → Pembentukan gulungan dingin → Pasca pemotongan hidraulik → Pengumpulan produk jadi. Seluruh proses dilakukan secara otomatis dan hanya membutuhkan 1-2 operator.

Parameter

1. Jenis dan Dimensi Panel

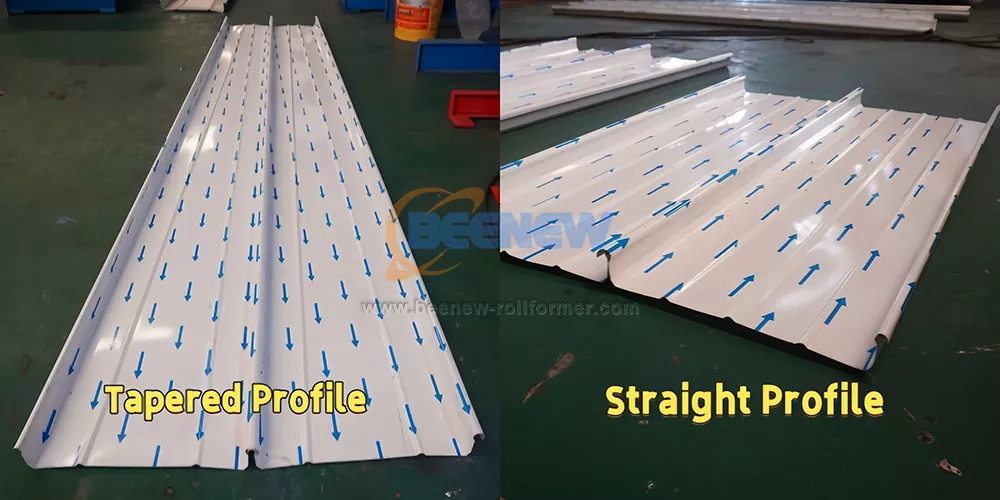

Tinggi Rusuk Panel Atap: 65mm (pengidentifikasi inti seri YX65)

Lebar Produksi Efektif: 300/400/500/600mm

Lebar Umpan Bahan Baku: Sekitar 472/575/675/775mm

2. Bahan Baku yang Kompatibel

Bahan: Lembaran baja lapis warna (PPGI), lembaran galvanis, lembaran aluminium-magnesium-mangan

Ketebalan: Lembaran baja 0,35-0,8 mm, lembaran aluminium 0,4-1,2 mm

Kekuatan Hasil: 235-350MPa

3. Membentuk Kinerja

Membentuk Pass: 14 pass

Kecepatan Pembentukan: 8-20m/mnt

Tegangan: 380V/50Hz/3 fase

4. Spesifikasi Peralatan

Dimensi Mesin Keseluruhan: Sekitar 5800*1600*1500mm (cocok untuk transportasi kontainer 20GP)

Berat Alat Keseluruhan: 5,5-7 ton

Tenaga Motor: Motor utama 7,5kW + motor hidrolik 2,2kW (konfigurasi motor ganda)

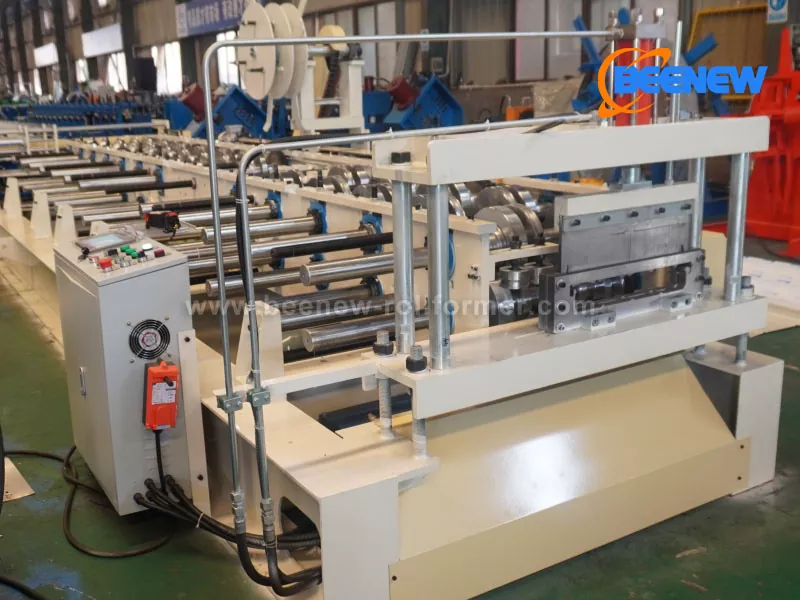

Struktur dan Konfigurasi: Peralatan ini merupakan jalur produksi terintegrasi, terdiri dari 7 komponen inti, dengan kontrol otomatis PLC penuh:

1. Uncoiler: Tipe manual, kapasitas beban maksimum 3-5 ton, cocok untuk diameter dalam koil 508±30mm;

2. Mesin pra-pemotongan: Dihubungkan dengan PLC, mesin ini dapat menghitung terlebih dahulu panjang bahan mentah untuk mengurangi limbah bahan;

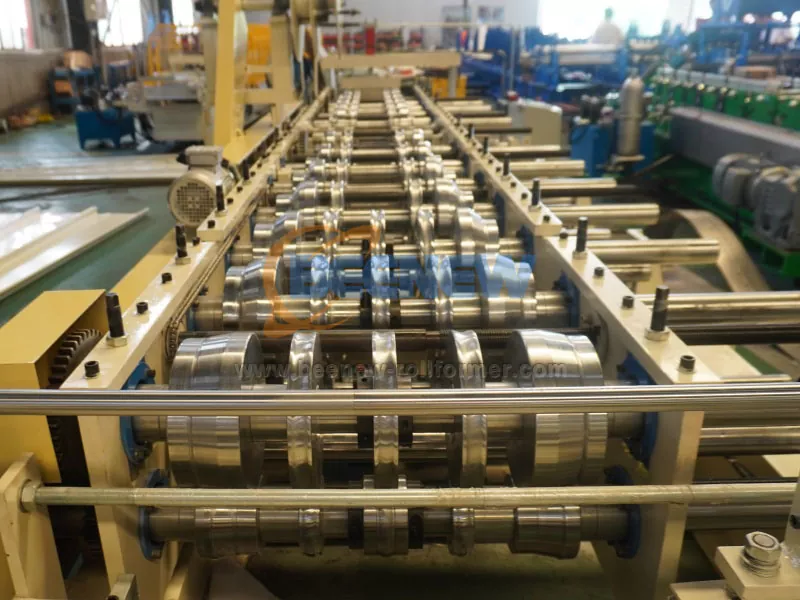

3. Mesin pembentuk utama: Badan mesin dilas dari baja H450, rollernya adalah baja 40Cr dengan lapisan cermin berlapis krom, diameter poros 75-80mm, penggerak roda gigi/sproket;

4. Mesin pasca pemotongan hidraulik: Bahan pisau pemotong Cr12Mov (perlakuan panas HRC58-62), umur pemotongan melebihi 1 juta kali, akurasi pemotongan terjamin bahkan ketika mesin dihentikan;

5. Sistem kontrol PLC: Dengan layar sentuh, ia dapat memasukkan batch produksi, panjang, dan kuantitas untuk mencapai pemotongan dan penghitungan otomatis;

6. Rak pelepasan: 3 set rak rol tanpa daya untuk kemudahan pengangkutan produk jadi;

7. Alat yang disertakan: masing-masing 1-2 set klem jahitan manual dan mesin penjepit jahitan listrik, cocok untuk pemasangan atap di tempat.

Informasi Bisnis dan Purna Jual

1. Waktu Pengiriman: Sekitar 45 hari kerja;

2. Jumlah Pesanan Minimum: 1 unit;

3. Metode Pembayaran: TT/L/C;

4. Pelabuhan Pengiriman: Pelabuhan Xiamen, Cina;

5. Jaminan Purna Jual: Garansi 1 tahun (dapat diperpanjang hingga 2 tahun untuk komponen inti), dukungan teknis 24 jam, tersedia layanan di tempat insinyur luar negeri;

6. Sertifikasi: Sesuai dengan CE/ISO/SGS dan standar internasional lainnya.

Aplikasi

Profil jahitan berdiri biasanya digunakan untuk bangunan perumahan dan komersial. Mereka digunakan pada pemasangan atap dan pelapis dinding. Sederhana dan murah hati, indah dan kokoh. Digunakan bersama dengan mesin pelengkung busur dan mesin lengkung, dapat digunakan untuk memenuhi berbagai bentuk.
