Mesin Pembuat Z Purlin

Mesin pembuat gulungan Z purlin

Beenew Machinery adalah salah satu produsen mesin roll forming purlin tipe Z paling awal di Tiongkok, dan dapat memberikan solusi lengkap untuk purlin tipe Z dengan lebar standar 75/100/125/150/200mm dan ukuran yang disesuaikan.

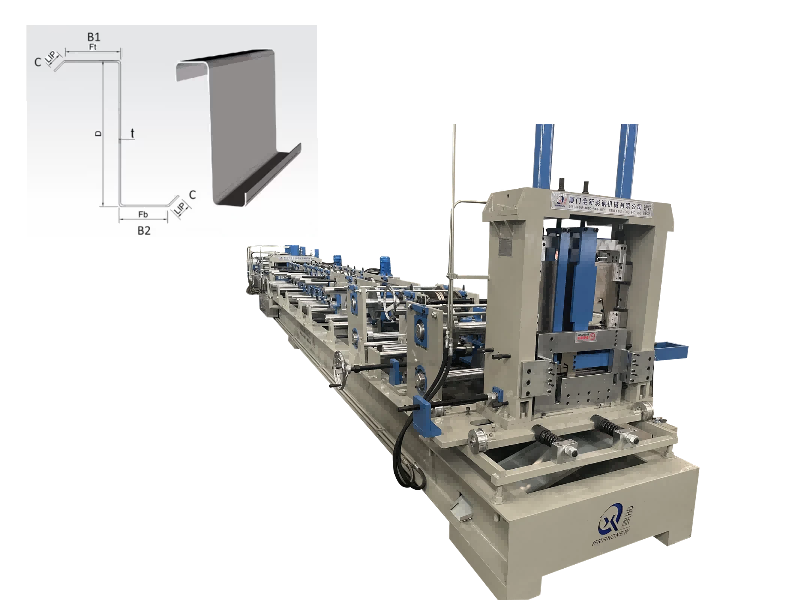

Mesin pembentuk ini dapat menghasilkan purlin tipe Z dan juga kompatibel dengan purlin tipe C. Purlin baja yang diproduksi terbuat dari lembaran baja canai panas dengan cara pembengkokan dingin, ringan, dan sesuai dengan karakteristik purlin atap. Mereka banyak digunakan pada penyangga atap dan dinding bangunan besar dan menengah, dan merupakan peralatan produksi komponen inti untuk bangunan struktur baja.

Purlin tipe Z: Dengan penampang berbentuk Z, dinding tipis, ringan, performa penampang sangat baik, dan kekuatan tinggi, purlin dapat digunakan tidak hanya untuk atap tetapi juga untuk penyangga struktur dinding dan balok lantai, dan merupakan jenis purlin yang umum digunakan pada bangunan struktur baja.

Fitur Mesin

Menghasilkan purlin dengan ukuran berbeda tanpa mengganti roller/shim; peralihan cepat antara ukuran 60-250mm dalam satu menit, tanpa batasan ukuran dalam kisaran ini, sehingga menghemat bahan mentah.

Dilengkapi dengan sistem pra-pemotongan (dengan pasca-pemotongan opsional); tidak perlu mengganti alat untuk ukuran berbeda; pukulan dapat dilakukan pada posisi mana pun pada jaring purlin dan flensa; mendukung embossing dan ukiran logo.

Pengoperasian sederhana dan biaya perawatan rendah; dilengkapi dengan penutup pelindung, sakelar darurat, dan program anti kesalahan untuk perlindungan keselamatan menyeluruh.

Toleransi panjang pemrosesan ±0,5 mm; kompatibel dengan bahan baku kekuatan luluh Q235; kualitas produk jadi yang stabil.

Parameter Teknis

Parameter inti: Lebar pemrosesan web 100-600mm, flensa 10mm, ketebalan inspeksi 0,5mm; pengolahan lembaran logam lembaran berlapis warna (PPGI) 1,5-3 mm dan lembaran galvanis (GI); kecepatan produksi sekitar 15m/menit.

Komponen Mesin

Mesin uncoiling: Lebar maksimum 600mm, beban maksimum 5000kg, mode pengoperasian pasif/hidrolik.

Unit utama pembentuk pembengkokan dingin: 11-15 stasiun gulungan, gulungan adalah baja berlapis krom GCR15 (HRC58-62°), poros utama adalah baja 45# padat 80mm, digerakkan oleh motor listrik Shanghai 18,5kw.

Perangkat pemotongan dan pelubang: Pemotong/cetakan terbuat dari baja olahan Cr12 (HRC58-62°), motor stasiun hidrolik 5,5KW, menggunakan pemotongan tipe kolom yang memenuhi syarat.

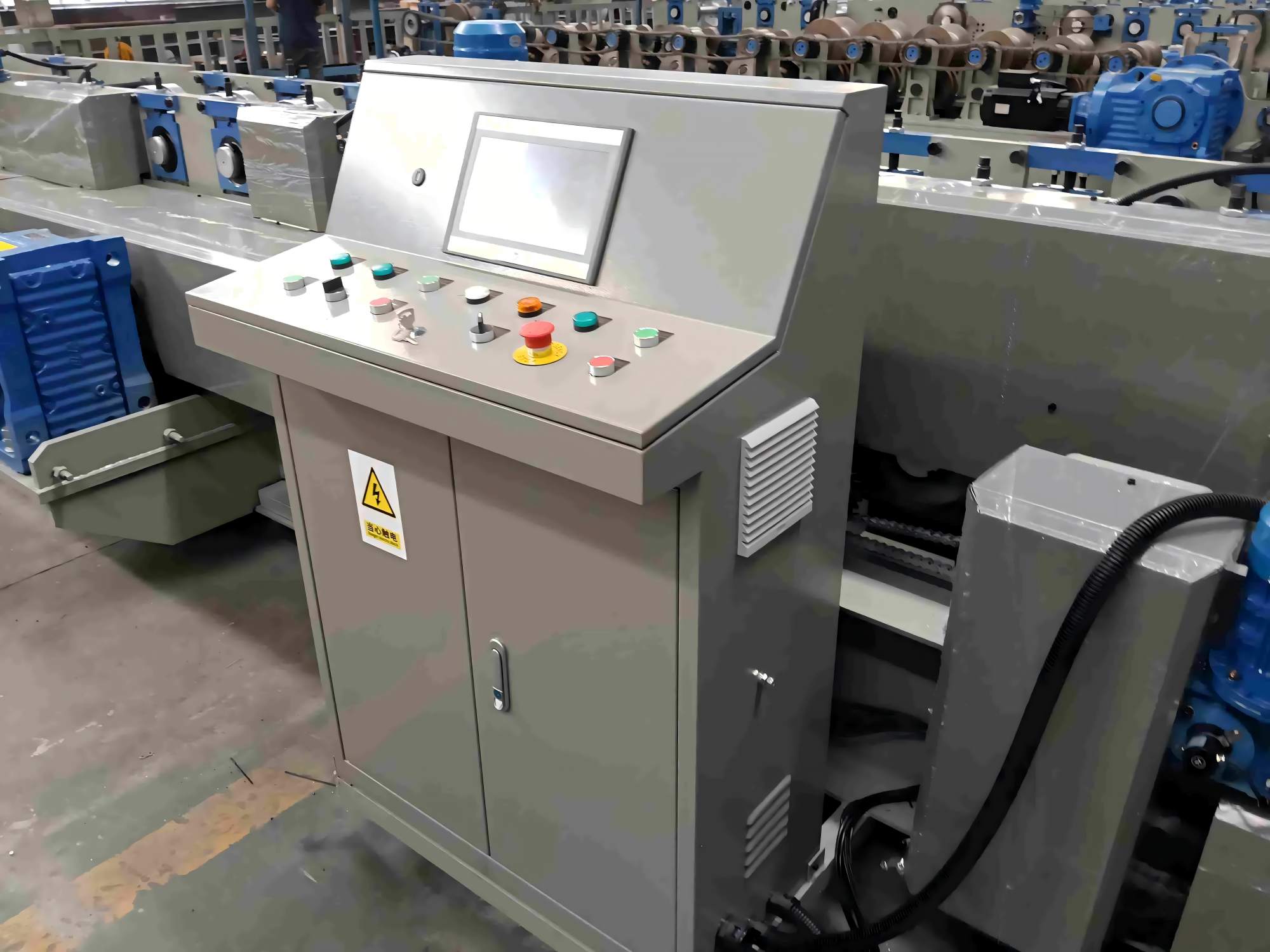

Kabinet kontrol PLC: Delta PLC + encoder Omron, pengoperasian layar sentuh, kesalahan panjang ±2mm, mendukung bahasa Mandarin dan Inggris, tiga fase 380V/50HZ (dapat disesuaikan).

Stasiun pompa hidrolik: oli hidrolik 46#, katup solenoid Huade, motor 5,5kw, kipas pendingin.

Platform pendukung produksi: Tipe tidak bertenaga, panjang 2m.

Alur Proses Produksi

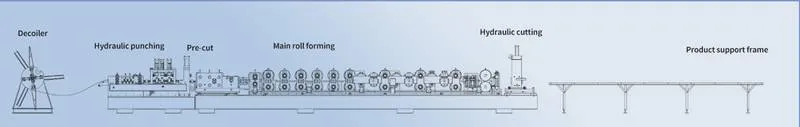

Mesin uncoiling → Membentuk mandrel → Sistem hidrolik → Sistem kontrol otomatis → Mekanisme pembentukan langkah demi langkah → Mekanisme geser otomatis → Meja penerimaan produk jadi. Proses inti meliputi pelubangan hidrolik dan pemotongan hidrolik.

Perbedaan Antara Purlin Tipe Z dan Tipe C

Keduanya merupakan purlin struktur baja, namun perbedaan intinya terletak pada tujuh aspek. Purlin tipe Z lebih menguntungkan pada aplikasi atap bentang besar dan kemiringan tinggi:

Purlin tipe C memiliki sudut 90° dan digunakan untuk dinding bangunan dan balok lantai; Purlin tipe Z memiliki sudut <90°, menawarkan fleksibilitas lebih besar dan digunakan untuk penyangga atap dan dinding, cocok untuk atap dengan kemiringan tinggi.

Purlin tipe Z dapat ditindih terus menerus, cocok untuk bangunan logam bentang besar, sedangkan purlin tipe C tidak dapat ditindih.

Purlin tipe Z memiliki kekuatan lebih tinggi dan dapat menopang struktur berat, cocok untuk bangunan pertanian dan industri, tetapi memiliki persyaratan pemasangan yang lebih tinggi; Purlin tipe C memiliki kekuatan yang sedikit lebih rendah tetapi lebih mudah dipasang.

Semakin besar kemiringan atap maka semakin tinggi tingkat pemanfaatan modulus penampang lentur vertikal purlin tipe Z, sedangkan purlin tipe C tidak memiliki karakteristik tersebut.

Layanan Pendukung

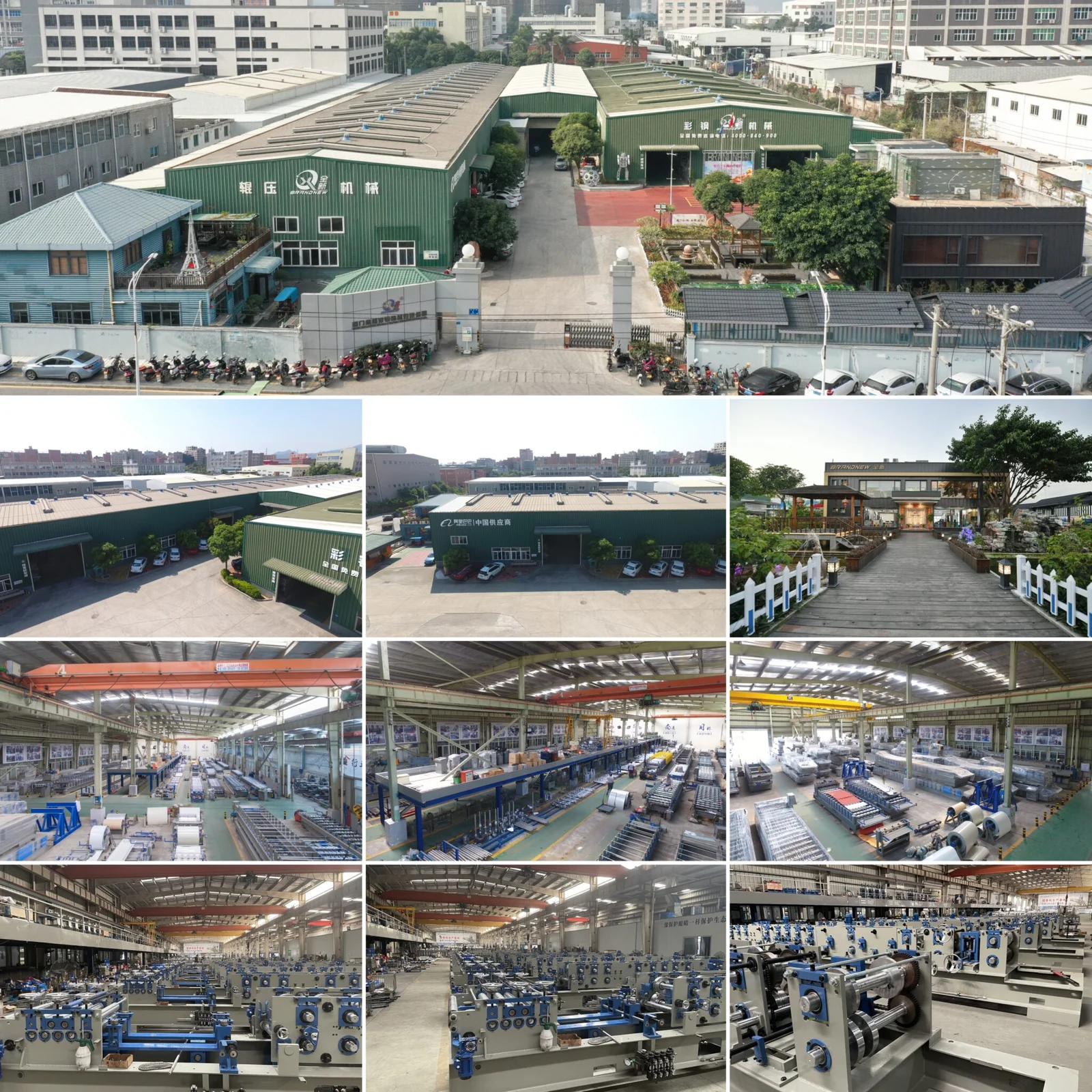

Beenew Machinery, didirikan pada tahun 1997 dan berkantor pusat di Xiamen, Fujian, mengkhususkan diri dalam produksi khusus berbagai mesin roll forming. Produk kami memiliki sertifikasi IAF/SGS/CE, dan kami bekerja sama dengan lebih dari 80 negara. Lebih dari 2.000 pelanggan telah mengunjungi pabrik kami. Peralatan dilengkapi dengan garansi lebih dari 20 tahun.

Layanan Purna Jual

Garansi satu tahun untuk seluruh mesin, perbaikan gratis selama 24 bulan, dan dukungan teknis seumur hidup. Suku cadang yang tidak dapat diperbaiki akan diganti secara gratis selama masa garansi (pelanggan menanggung biaya pengiriman).

Pengiriman dalam waktu 35 hari setelah menerima deposit. Peralatan yang disesuaikan tersedia.

Pelanggan yang mengunjungi pabrik kami dapat menerima pelatihan tatap muka tentang pemasangan peralatan, pengoperasian, dan personel teknis.

Kami menangani pengiriman global, menyediakan berbagai layanan logistik termasuk pengemasan, penguatan, sterilisasi, dan pemuatan.
